Tomadas de Força

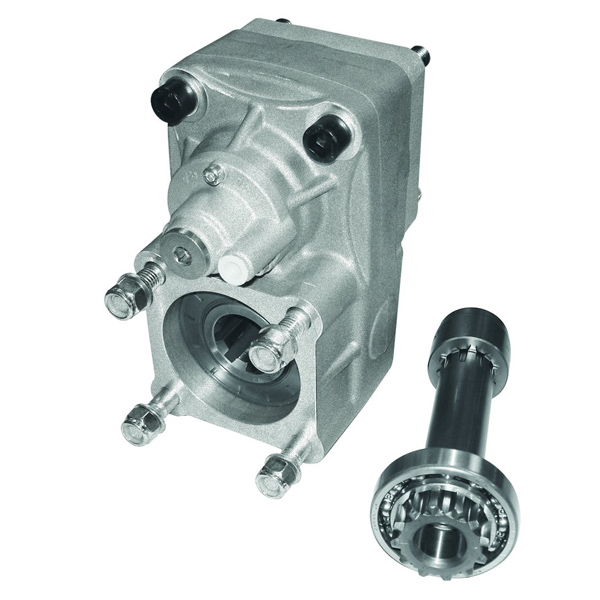

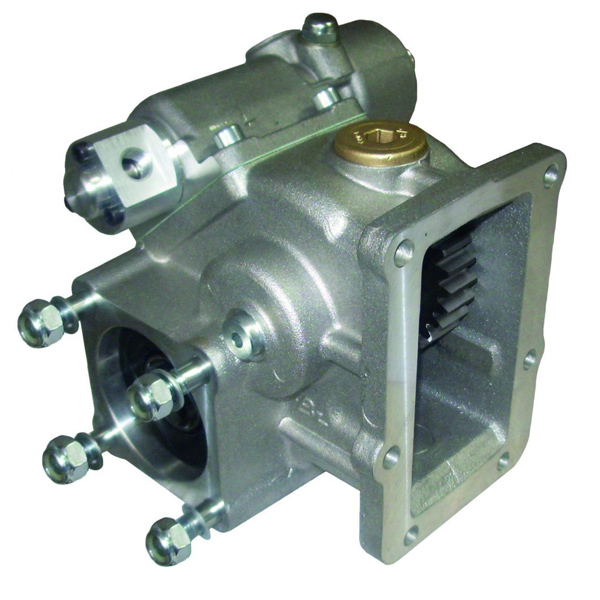

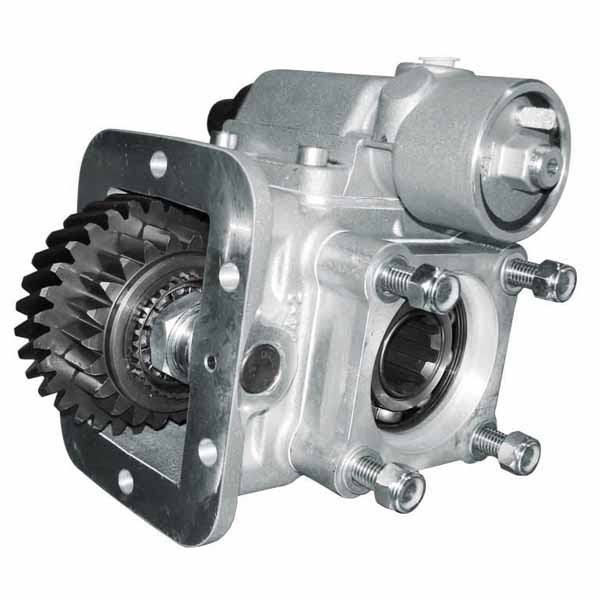

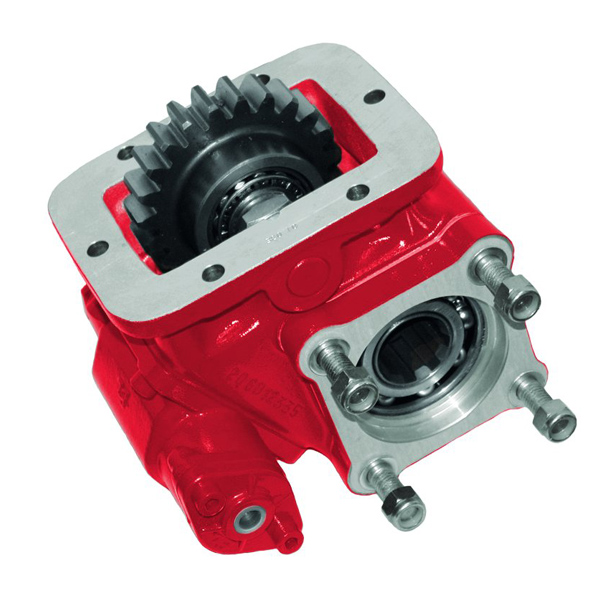

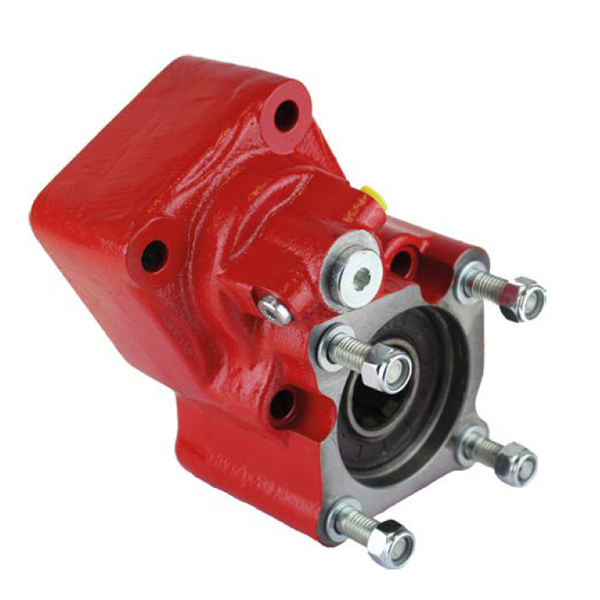

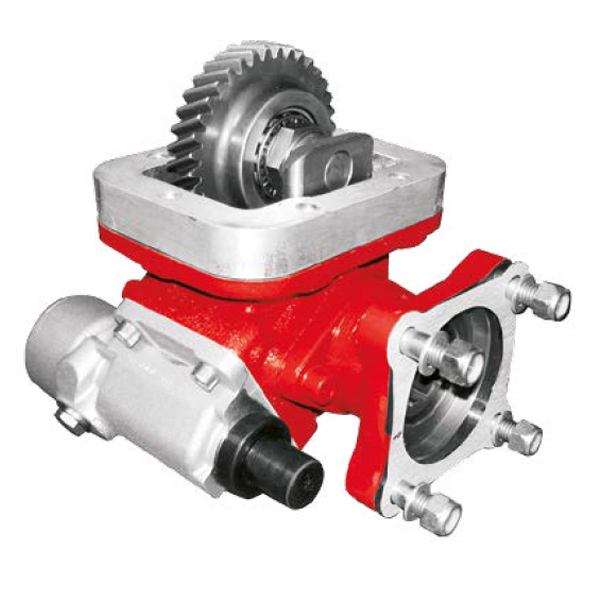

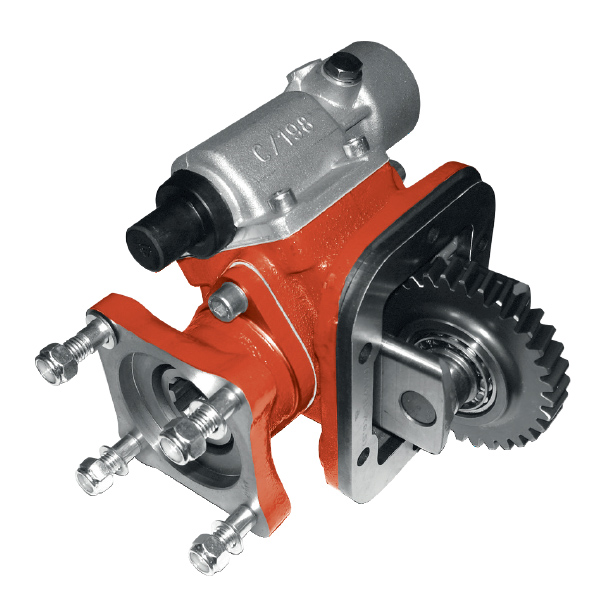

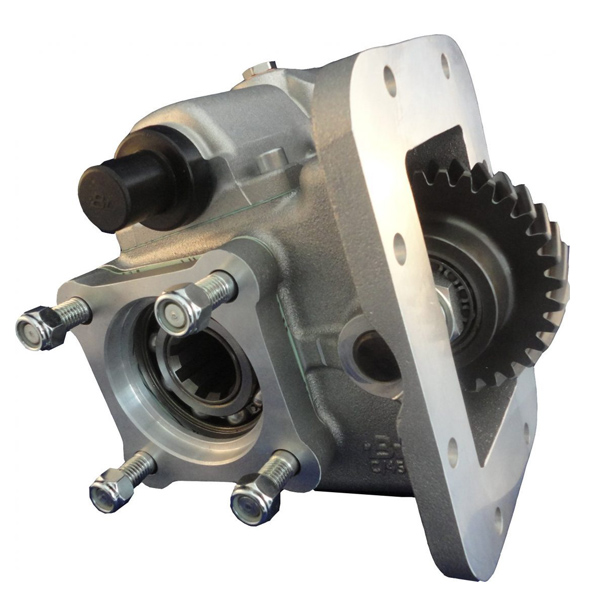

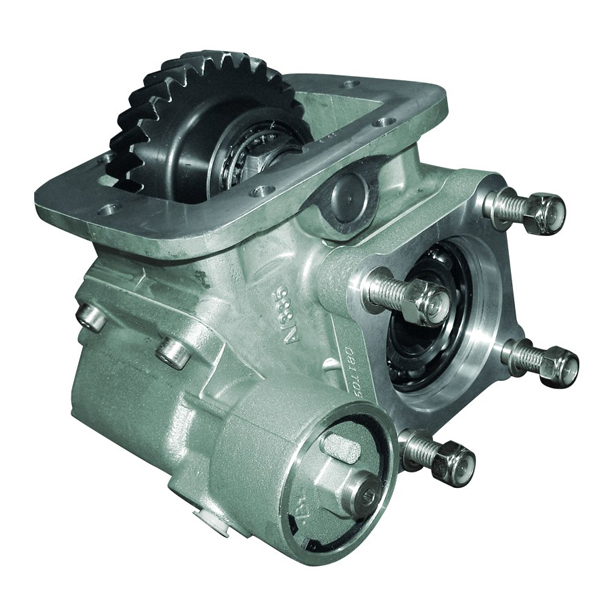

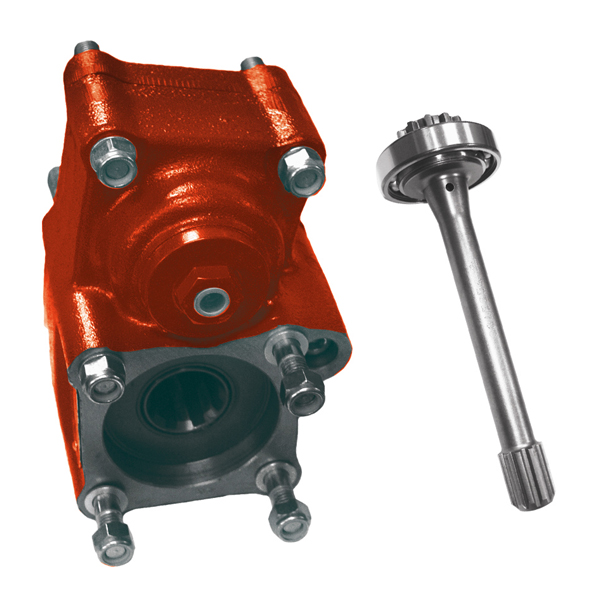

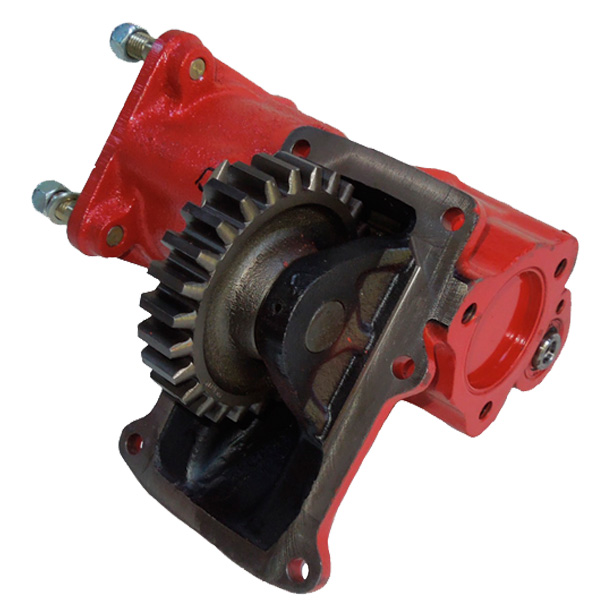

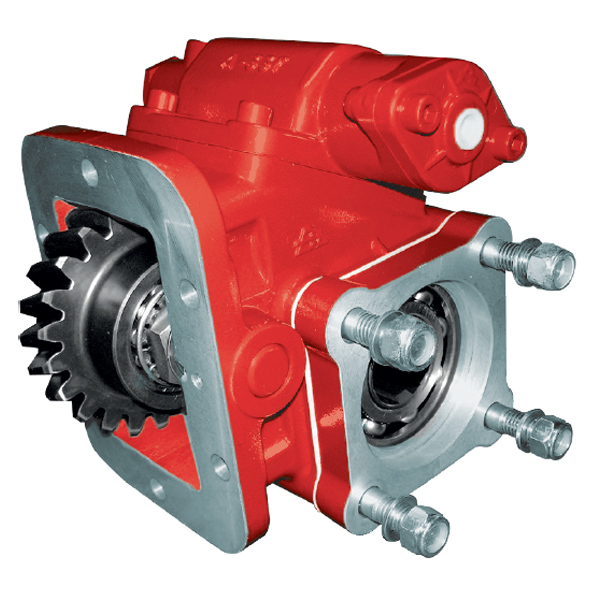

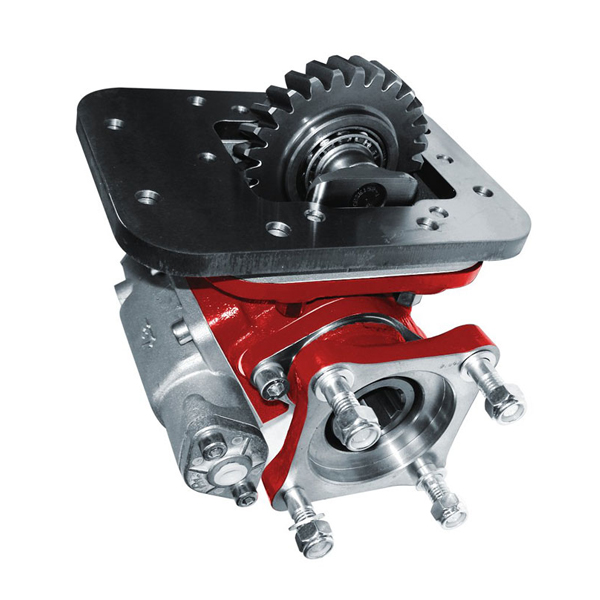

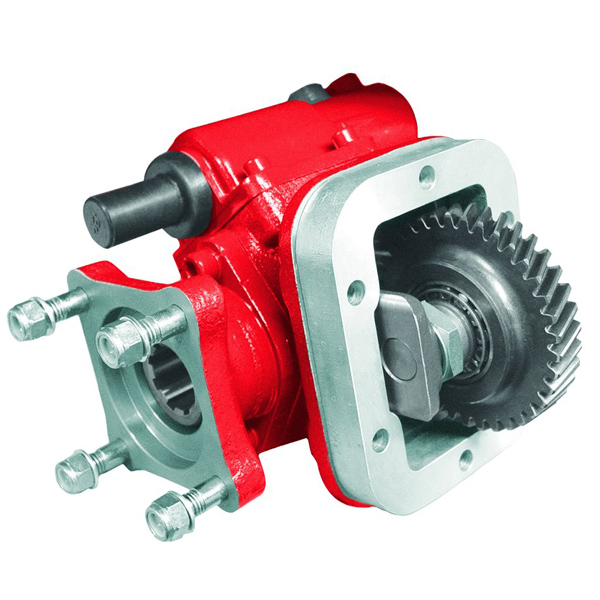

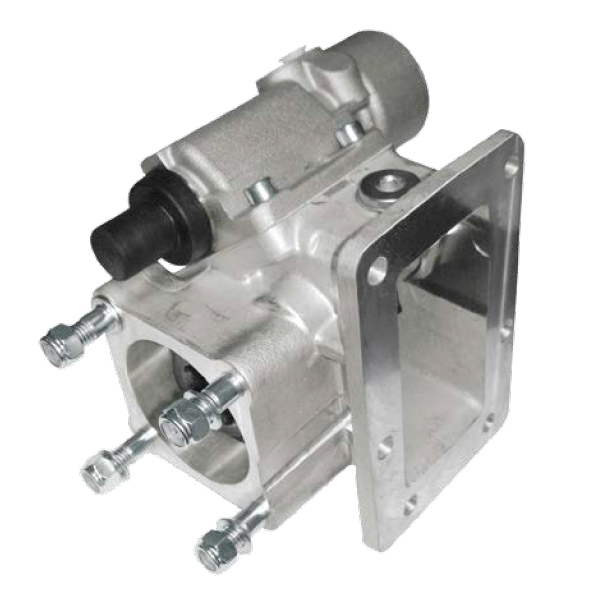

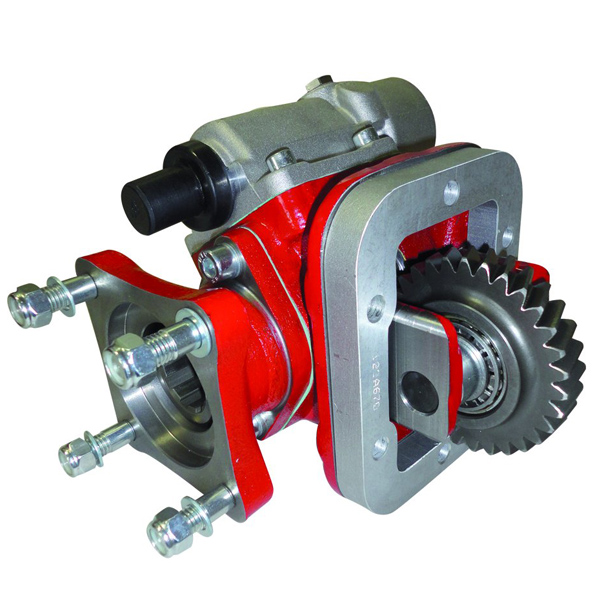

É uma caixa em fundição de aço ou alumínio composta por engrenagens que dão origem a uma fonte regenerativa. Uma tomada de força é um sistema que montado sobre a caixa de velocidades permite obter uma resistência potência. Este é o elemento que recolhe a energia mecânica da caixa de velocidades para transmiti-la na bomba hidráulica, convertendo-a em energia hidráulica.

Serve para movimentar todo e qualquer equipamento mas em especial bombas hidráulicas que funcionam através da rotação.

A tomada de força é aplicada em veículos industriais como camião basculante, gruas, cisternas, outras aplicações…

Para selecionar a tomada de força correta, devemos ter em conta o modelo exato da transmissão ou da caixa de velocidades. Este modelo exato está espelhado na placa de identificação da caixa de velocidades e é a forma mais fiável e rápida para obter as tomas de força adequadas ao mesmo. Uma vez definido perfeitamente o modelo de transmissão, temos que identificar as diferentes possibilidades de tomadas de força que podemos utilizar sobre essa caixa de velocidades. A tomada de força adequada é nossa aplicação, será aquela que supera as condições de trabalho pedidas de par como de potência. Assim, é imprescindível ter a opinião muito clara se a aplicação será movida mecanicamente ou hidráulicamente.

1) Identificar o tipo de utilização

2) Identificar o modelo da caixa de velocidades montada no veículo

3) Saber o tipo de saída da Tomada de Força (vb, tfp e veio)

4) Se for por transmissão saber qual é o tipo (pode variar entre SAE e DIN)

5) Saber o sentido de rotação (esquerda e direita)

6) Identificar a relação do motor e tomada de força

7) Saber o par nominal (Nm)

8) Saber a absorção de potência exigida pelo circuito

9) Qual o tipo de acionamento? (pneumático, mecânico e vácuo)

10) Identificar no catálogo da tomada de força e identificá-la, após verificar todos os requisitos.
